Высекальные ножи в производстве самоклеящихся этикеток: вопросы и ответы

При производстве самоклеящихся этикеток высекальные ножи играют роль, которую сложно переоценить. Это не просто режущий инструмент, а точный инженерный механизм, который определяет качество, производительность и экономическую эффективность всего процесса. Для оптовых покупателей понимание особенностей высекальных ножей помогает принимать обоснованные решения, а для дизайнеров —  создавать макеты, которые будут идеально реализованы в производстве.

Что такое высекальный нож и как он работает?

Высекальный нож (или пластина) — инструмент, используемый в процессе изготовления самоклеящихся этикеток для вырезания контуров изделия. Конструкция ножа включает два основных элемента:

• Режущие элементы: тонкие стальные пластины различной формы и высоты, предназначенные непосредственно для резки материала (бумаги, пленки).

• Матрицу поддержки: опорная поверхность, служащая основой для режущих элементов и обеспечивающая равномерное давление при работе пресса.

Нож (пластина) надевается на вал (чаще всего, магнитный), и, при прохождении материала между валами, происходит высечка этикеток.

Высота лезвий варьируется в зависимости от типа оборудования и материалов обработки. Обычно используются следующие стандартные значения:

• Для бумажных этикеток — около 0,8 мм

• Для пластиковых пленочных этикеток — примерно 1,2–1,5 мм

Совместимость ножей с самоклеящимися материалами

Разные материалы требуют разных типов ножей:

• Бумажные материалы - стандартные ножи

• Пленочные материалы - ножи с особым покрытием

• Металлизированные материалы - усиленные ножи

Из каких материалов изготавливаются высекальные ножи?

Материал изготовления, чаще всего — высококачественная легированная сталь с высоким содержанием углерода, позволяющая обеспечить высокую износостойкость и точность резания. Качество ножа напрямую зависит от используемых материалов:

Термообработка — обязательный этап производства. Закалка при температуре 800-900°С и последующий отпуск придают лезвию необходимую твёрдость и упругость. Без правильной термообработки даже самая дорогая сталь быстро затупится.

Что влияет на стоимость высекального ножа?

Стоимость ножа — это не просто цена металла. На цену влияют несколько факторов:

Примерная стоимость:

• Простой прямоугольный нож: 10 000 — 18 000 руб.

• Фигурный нож средней сложности: 20 000 — 25 000 руб.

• Сложный нож с мелкими деталями: 50 000 — 80 000 руб.

• Комбинированные ножи (высечка + перфорация): от 50 000 руб.

Почему в углах этикеток скругление?

1. Прочность ножа

В месте острого угла (90°) металл ножа становится очень тонким и хрупким. При каждом ударе в этом месте возникает максимальное напряжение, что приводит к:

• Быстрому затуплению

• Выкрашиванию металла

• Поломке ножа

2. Качество реза

Даже если нож выдержит, при резе материала в остром углу возникает эффект «заворачивания» края. Вместо чёткого угла получается неаккуратный выступ.

3. Износ оборудования

Острые углы создают неравномерную нагрузку на станок, что ускоряет износ подшипников и направляющих.

Минимальный радиус скругления — 1 мм, оптимальный - 2 мм. Такой радиус:

• Сохраняет внешний вид этикетки

• Обеспечивает прочность ножа

• Даёт чистый рез без дефектов

Исключение: если прямые углы критически важны для бренда, можно изготовить нож с углом 90°, но его ресурс будет в 3-4 раза меньше.

Насколько сложно изготовить нож с перфорацией?

Ножи с перфорацией — это отдельная категория сложности. Перфорация бывает нескольких типов:

1. Точность расположения отверстий. Каждое перфорационное отверстие должно быть точно позиционировано. Необходимо создать точный чертеж с указанием мест расположения отверстий и размеров каждой детали. Ошибка даже в 0.1 мм видна невооружённым глазом.

2. Прочность конструкции. Множество отверстий ослабляют основание ножа. Требуется особый расчёт толщины металла.

3. Износ перфорационных игл. Иглы для перфорации изнашиваются быстрее основного лезвия. Часто требуется их замена до окончания срока службы ножа.

4. Сложность заточки. Заточить перфорационные иглы практически невозможно — при сильном износе нож подлежит замене.

Нож с перфорацией стоит на 40-70% дороже стандартного и изготавливается на 3-5 дней дольше.

Насколько точны высекальные ножи?

Точность высечки — это комплексный показатель, зависящий от нескольких факторов.

Допуски по размерам:

Факторы, влияющие на точность:

1. Качество изготовления ножа

Лазерная резка + ручная доводка даёт лучшую точность, чем только механическая обработка.

2. Состояние ножа

Новый нож точнее изношенного. После 50 000 высечек точность снижается на 15-20%.

3. Настройка станка

Даже самый точный нож даст плохой результат на неправильно настроенном оборудовании.

4. Свойства материала

Некоторые материалы (особенно плёнки) могут «тянуться» при резе, что влияет на точность.

• 95% этикеток имеют отклонение не более ±0.1 мм

• 4% этикеток — отклонение ±0.1-0.2 мм

• 1% этикеток — отклонение более 0.2 мм (брак)

Сравнение: точность высекального ножа сопоставима с точностью хорошего принтера — достаточно для любых коммерческих задач.

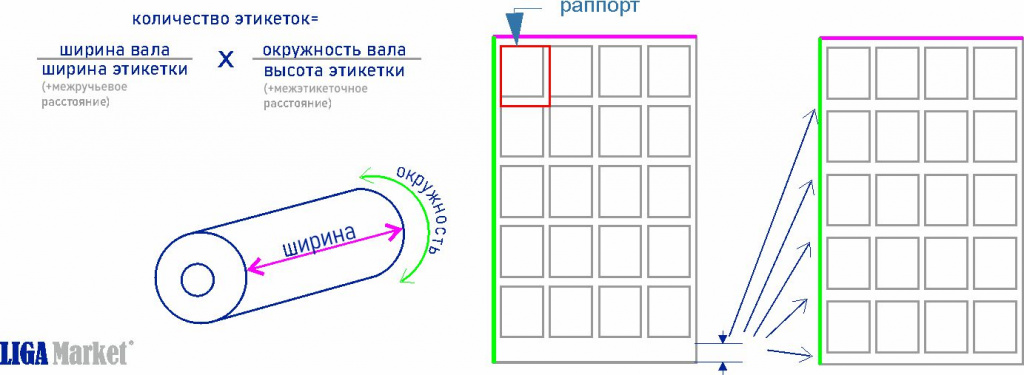

Сколько этикеток размещается на одном ноже?

Количество этикеток на ноже — это не произвольный параметр, а расчётная величина, зависящая от окружности и ширины цилиндра станка. Небольшая корректировка размера этикетки (1–2 мм) часто позволяет «попасть» в стандартную окружность, что снижает стоимость ножа, ускоряет производство и повышает стабильность качества. Всегда согласовывайте размеры с производителем до финального утверждения макета — это простая экономия без потери качества.

Ключевые параметры для расчета — окружность высекального цилиндра (вала) станка и его ширина.

Формула расчёта:

• Окружность цилиндра — фиксированный параметр станка (обычно 297 мм, 314 мм, 392 мм, 410 мм)

• Шаг этикетки = длина этикетки + межэтикеточное расстояние

Пример расчёта:

Важно: Количество повторений должно быть целым числом. Если расчёт даёт 5.06 — нож изготавливается на 5 повторений, а остаток (314 − 5×62 = 4 мм) распределяется в межэтикеточное расстояние.

Количество этикеток по ширине зависит от ширины вала и материала. Стандартное расстояние “справа” и “слева” от этикетки - составляет 2-3 мм.

Перед утверждением макета отправьте нам размеры этикетки — мы подскажем:

• Какая окружность цилиндра оптимальна

• Какой ручей выбрать для целого числа повторений

• Возможна ли экономия за счёт корректировки размера на 1–2 мм

Таким образом, понимание основных особенностей высекальных ножей помогает дизайнерам создавать макеты, которые легко и качественно реализуются в производстве, а заказчикам, соответственно, получать этикетки высокого качества в срок и без лишних затрат.
